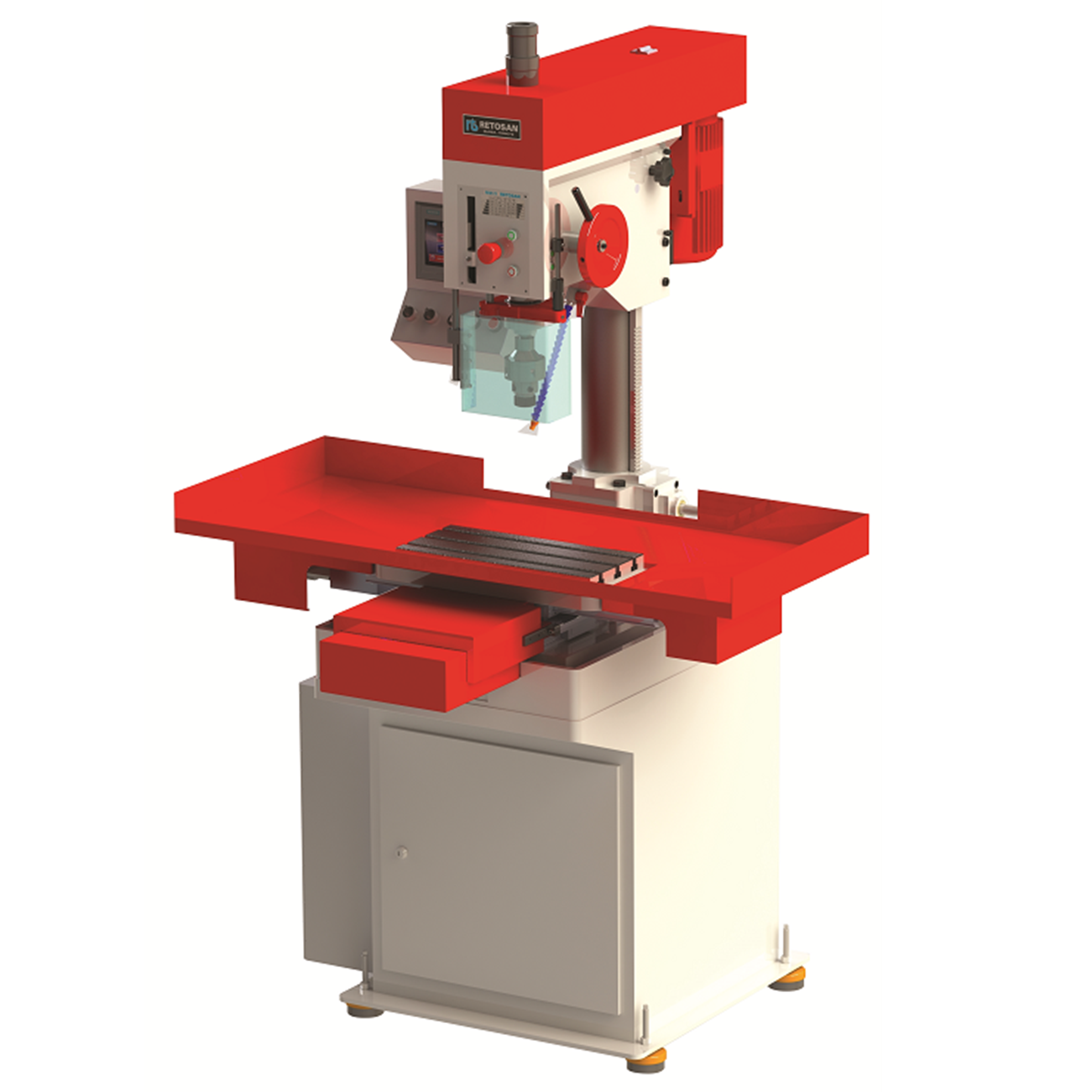

Retosan RKM23 NC Otomatik Kılavuz Çekme Tezgahı
Ürün Açıklaması
• Seri üretim ve çoklu kılavuz çekme işlemlerinde verimli, etkin ve ekonomik çözüm sunar.
• İlerleme mastar vida ve somun ile otomatik olarak gerçekleşir.
• 5 kademeli kasnak ile geniş devir aralığında çalışma imkanı sağlar.
• Tezgah merkez kaçıklıklarını tolere eden kılavuz başlığı ile donatılmıştır.
• Tork ayarı ve emniyet siviciyle takım kırılmasını önlenir.
• Proximity siviç yardımıyla belirlenen diş derinliğinde iş mili otomatik olarak ters döner.
• Proximity siviç yardımıyla belirlenen diş derinliğinde iş mili otomatik olarak ters döner.
• Yüksek hızlı servo motorlar ile hassas pozisyonlama sağlanır.
• Ön yüze yerleştirilmiş kumanda emniyetli ve kolay kullanım sağlar. Program saklamak mümkündür.
• Ayak pedalı mevcuttur.
Ürün Özellikleri
| Kılavuz Çekme Kapasitesi | St60 çeliğe: M3-M20 |
| Kılavuz Çekme Kapasitesi | Pirinç: M30x1,5 |
| Delik Delme Kapasitesi | 28 mm |
| İş Mili Koniği | 3MK |
| İlerleme | Mastar vida ve somun ile |
| İş Mili Devirleri | 120-200-350-580-1000 dev/dak |
| Kılavuz Çekme Kursu | 90 mm |
| Delme Kursu | 120 mm |
| İş Mili Sütun Arası | 90-460 mm |
| İş Mili Tabla Arası | 260 mm |
| İş Tablası Alanı | 440×200 mm |
| Tabla Hareketi | X eksen: 350 mm |
| Tabla Hareketi | Y eksen: 240 mm |
| Sütun Çapı | 110 mm |
| Ana Motor Gücü | 1,1 KW |
| X Eksen Servo Motoru | 0,4 KW 1,3 Nm |
| Y Eksen Servo Motoru | 0,4 KW 1,3 Nm |
| Eksen Hareket Hızları | 4 m/dak |
| Soğutma Sıvısı Motor Gücü | 0,09 KW |
| Tezgahın Boyutları | 1330x1120x2010 mm |
| Tezgahın Ağırlığı | 400 kg |
