DWT TE80 Dirsek Kaynak Ağzı Açma Makinesi
TE80, standart MF3i boru pahlama makinesi manşonunu mandrel manşonu ile değiştirerek çalışan en küçük dirsek pahlama makinesidir. Tüm bacaklar kelepçeleme sırasında aynı miktarda hareket eder, böylece ayar sınırlıdır. Makineyi düz konumlandırmak için özel astar kullanılır. Yüzeyin düz olduğu boru dirseğinin ucuna çok yakın kelepçelendiğinde elde edilen en iyi sonuçlar.
Dirsek Kaynak Ağzı Açma Makinesi
- Çalışma Aralığı: max. 18 inç OD
- Kolay kurulum için gömlekler
- Boru dirseklerine kolay eğim verme
- Almanya’da üretilmiştir
Dirsek pah makinesi nasıl çalışır?

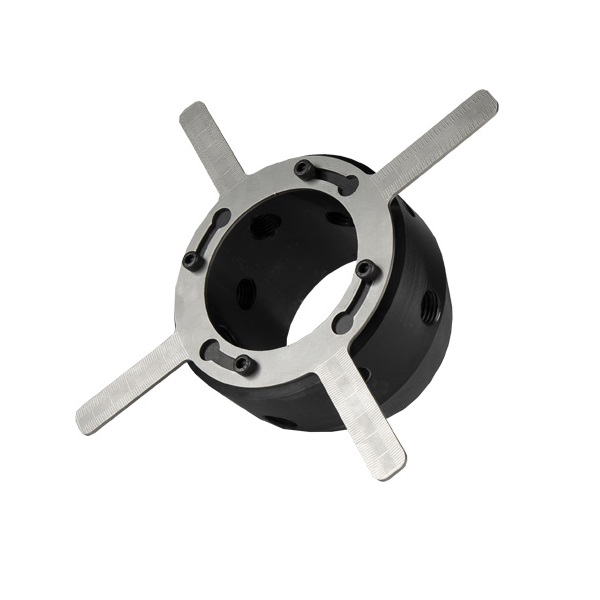

Gömlekler, dirseği boruya takarken makineyi yerinde tutar. Gömleklerdeki boyut ölçeği merkezlemeyi kolaylaştırır. Standart gömleklerle, mandreli boru ucuna yakın monte etmek mümkündür. Ek astar uzatma uçları yardımıyla, borunun iç çapına pah vermek için mandrel daha derine monte edilebilir. Bu dirsek mandreli aynı temel prensibe göre çalışır; Mandrel, mandrel yuvasının iç çapındaki vidalar vasıtasıyla bir boru dirseğine kenetlenir. Her uzatılabilir bacak ayrı ayrı ayarlanabilir, böylece merkezleme kolayca yapılır. Bacaklar, bacakları sıkarken borunun iç yüzeyini hasardan korumak için serbestçe dönen kafalara sahiptir.
Dirsek Mandrel Kiti içeriği
- Tüm çap aralığı için “zarar vermeyen” sıkıştırma ayakları
- MF4i ve MF5i için özel çeneler
- Kolay kurulum için astarlar
- TE160 ve TE250 için daha derin kurulum konumu için astar uzatma uçları
- Kurulum için gerekli el aletleri
- Ambalaj kutusu
TEKNİK DETAY
- Açıklama : Dirsek Mandrel TE80
- Boru kaynak ağzı açma makinesi için : MF3i
- Sıkıştırma Aralığı [mm] : 102 – 153
- Çalışma Aralığı * [mm] : 114,3 – 160
- boyutları A = D veya daha büyük olan boru dirsekleri için
